一、概述
ZHEYI-UHZ磁翻柱液位計是以磁性浮子驅動雙色磁翻柱指示液位，可用于各種塔、罐、槽、球形容器和鍋爐
等設備的介質液位檢測�？梢宰龅礁呙芊�、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量,具有可靠
的安全性,它彌補了玻璃板(管)液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液
位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液
體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質更顯其優越性。比傳統的玻璃板(管)
液位計具有更高的可靠性、安全性、先進性、適用性。適用于冶金、石油、化工、船舶、環保、電力、造紙、
制藥、印染、食品、市政等行業的液位、油位、油水界面、泡沫界面的連續測量與控制。
三、技術參數
測量范圍：200～6000mm，對中心距超過6000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
工作壓力：-0.1～16Mpa
工作溫度：-80～400℃
精確度:±10mm
介質密度: 0.4～2.0g/cm3
介質密度差: ≥0.15g/cm3(測量界位)
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計
過程連接：法蘭通徑為DN20～DN200，法蘭標準采用化工部1998年最新頒布的HG20592～20635-97法蘭標準
主導管材質：1Cr18Ni9Ti；304SS；316SS；316L；PP；PTFE
浮子材質：1Cr18Ni9Ti；304SS；316L；鈦；PP；PTFE

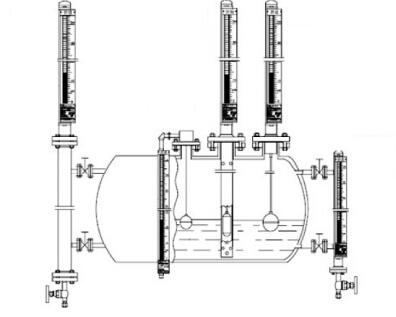

四、安裝示意圖

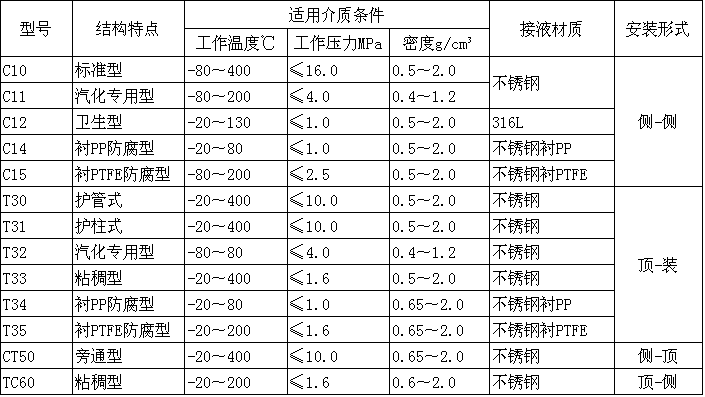

系列表

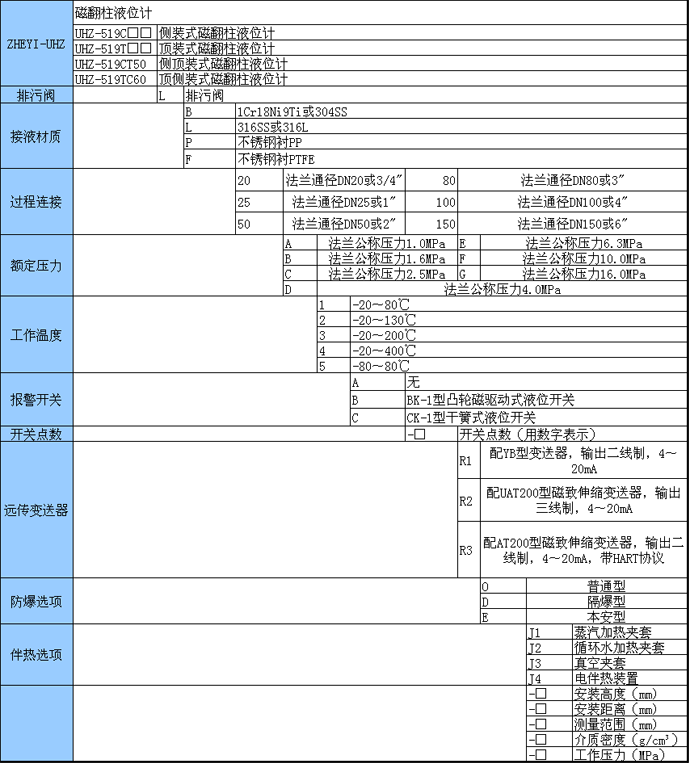

選型表
選型舉例：ZHEYI-UHZ-519CT50-L-B-20-A-1-A-R1-O-J1
|
